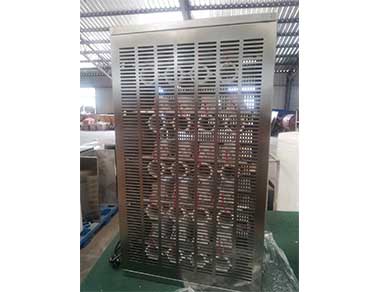

内置式臭氧发生器 管道水箱集成消杀单元说明

一、设备构造与适用工况范围

内置式臭氧发生器属于集成嵌入型氧化消杀设备，核心为介质阻挡放电发生组件，整套装置包含放电腔体、气源预处理组件、高频电源模块、冷却结构、内置释放单元、定时控制组件、密封连接件等部件。发生器主体嵌入安装在风管、水箱或者密闭处理腔内部，依托高压电场将氧气转化为臭氧，臭氧直接在目标腔体空间释放，利用氧化作用对水体或者空气内微生物、异味物质进行分解。气源经过过滤、干燥处理，降低水汽、粉尘对放电介质的影响。该设备可用于生活水箱自洁、空调风道空气消杀、小型污水池异味处理、洁净空间微生物控制等场景，可直接安装在密闭容器或通风管路内部，不占用外部额外场地。

二、核心性能参数与产品优势

设备供电规格为 AC220V，50Hz，臭氧产出量按型号划分，区间覆盖数克至数十克每小时。工作环境温度控制在 0℃至 40℃，环境相对湿度不大于 85%。配套过流、过压保护，支持间歇定时启停。发生单元直接置于处理腔体内部，减少臭氧输送管路，降低臭氧在输送途中的分解损耗。气源预处理单元去除空气中水分与颗粒物，维持放电组件稳定运行。设备整体体积偏小，适配狭小安装空间，可与原有水箱、通风管道改造项目配套使用。臭氧反应后分解为氧气，不会形成长期残留物质，设备可设置间歇运行模式，按需启停。

三、现场安装调试与运维管控细则

设备进场后，检查放电组件、电源线、密封件有无破损，核对设备铭牌参数。安装作业前切断管路或者水箱内介质，清理安装位置杂物，将发生单元固定在腔体内部指定点位，做好接线与密封处理，防止水体或者气流渗入电控部分。安装完成后，检查接线，开展空载试机，确认放电状态正常，再投入介质开展调试，设定运行时长与启停周期。日常巡检查看电源指示灯状态，检查线缆老化、密封位置渗漏情况。定期清理气源过滤器内杂质，按照周期检查放电腔体积尘。检修作业前切断供电电源，等待腔体内臭氧充分分解，再开启腔体取出发生器。设备运行期间控制臭氧输出量，避免浓度超标。出现放电异常、管路渗漏时，停止设备运行，排查故障，故障处理完成后方可再次启动。
