大型臭氧发生器放电单元与气源冷却系统参数

整机模块构成与机械装配指标

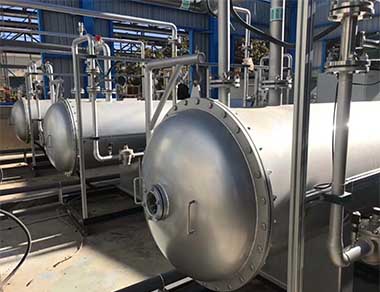

大型臭氧发生器采用介质阻挡放电原理制备臭氧，整机由气源预处理单元、臭氧放电室、中高频逆变电源、水冷换热模块、PLC控制柜、在线检测仪表、尾气破坏装置组成。放电室壳体选用316L不锈钢板材焊接成型，板材厚度6‑10mm，内部装配多组模块化放电单元，介电管选用高硼硅玻璃材质，壁厚1.8mm，电极间隙控制在0.25‑0.35mm。单机臭氧产量区间5‑50kg/h，配套氧气源进气流量35‑280Nm³/h，气体接口DN32至DN80，冷却水接口DN40至DN80。整套机组外形尺寸随产量变化，5kg/h规格外形3200mm×2200mm×2100mm，整机自重3800kg；30kg/h规格外形5800mm×2600mm×2400mm，整机自重9200kg。气源预处理包含过滤器、干燥机，进气露点控制在‑60℃以下，固体颗粒物含量小于0.01μm，避免杂质附着在介电管表面引发击穿故障。柜体防护等级IP54，内部高压区域设置安全联锁开关，柜门开启时自动切断高压供电。地脚固定孔φ22mm，设备安装基础平面度误差控制在2mm/m，机组周边预留1.2m检修操作空间。

电气输出与介质生成性能参数

设备供电采用三相AC380V，50Hz，逆变电源输出频率800‑1200Hz，输出电压3000‑8000V。氧气源工况下，出口臭氧浓度80‑160mg/L，单位臭氧能耗7‑8kWh/kg；采用干燥空气作为气源时，出口浓度20‑40mg/L，单位臭氧能耗14‑16kWh/kg。臭氧输出可在额定产能10%‑100%区间连续调节，PID闭环系统依据在线浓度信号自动调整电源输出功率。冷却系统采用闭式水冷，冷却水进水温度≤25℃，进水压力0.2‑0.4MPa，5kg/h机组冷却水流量10m³/h，30kg/h机组冷却水流量60m³/h，冷却水进出水温差控制在5‑8℃。运行环境温度范围5‑35℃，环境相对湿度不大于70%RH，海拔不高于1000m。配套在线监测仪表包含臭氧浓度变送器、压力传感器、温度传感器，实时采集放电室内部工况，信号支持RS485通讯，可接入DCS系统。单组放电单元出现故障时，控制系统可单独隔离该模块，其余单元保持运行。放电管设计使用周期8000‑12000h，高压绝缘件采用聚四氟乙烯材料，耐受臭氧腐蚀。

现场安装调试与运维管控条件

大型臭氧发生器多用于市政自来水深度处理、工业废水氧化、化工尾气VOC降解、纸浆漂白等场景，机组放置于独立设备间，室内保持通风换气，配套尾气破坏装置，将未参与反应的臭氧分解，防止气体溢出。安装阶段完成气源管路、冷却水管路、电缆接线，管路法兰密封垫选用耐臭氧氟橡胶材质，普通橡胶密封件不可直接接触臭氧气体。投运前开展气密性试验，试验压力1.5倍工作压力，保压30min压降不超过5%；空载通电检查电源、仪表、联锁保护功能，空载试运行2小时，各项指标稳定后通入气源带载调试。运行期间每2小时记录进气压力、冷却水温度、臭氧出口浓度、电源电流电压。定期检查气源干燥系统，进气露点超标时更换分子筛干燥剂；观察放电管外观，出现发白、裂纹、放电异响，停机更换对应单元。设备停机顺序为先切断气源，继续通水冷却30分钟，待放电室温度回落，再关闭冷却水与总电源。检修作业前，停机通风30分钟，释放高压电容残留电荷，检测室内臭氧浓度达标后方可进入操作。选型阶段核对目标臭氧产量、气源类型、水质工况，配套匹配制氧机、冷却机组、尾气分解装置，保障整套氧化处理工序连续稳定运行。
