外置式臭氧发生器结构参数与消杀工况适配技术说明

一、整机结构与基础规格参数

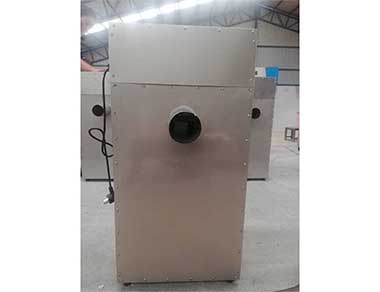

外置式臭氧发生器为独立分体式空气、水体消杀专用设备，采用外置独立安装结构，无需嵌入管道设备内部，适配各类新风系统、水处理设备、密闭空间配套使用。整机由高压放电腔体、陶瓷发生管、冷却散热系统、稳压电控模块、气路调节组件及外置机架组成，模块化分体结构便于独立安装与后期检修。设备外壳采用304不锈钢板材折弯成型，板厚1.2mm至1.5mm，表面经拉丝防锈处理，可适应潮湿、多尘的作业环境。设备适配220V、50Hz民用及工业通用供电，额定输入功率区间50W至300W，工作电流稳定维持在0.3A至1.5A。臭氧发生腔体采用介质阻挡放电结构，核心放电管为高纯陶瓷材质，介电厚度均匀，放电间隙控制在0.8mm至1.2mm，设备标准臭氧产量覆盖10g/h至50g/h，可适配不同空间与水体消杀负荷。整机尺寸随功率规格匹配，常规区间450mm×320mm×260mm至600mm×400mm×300mm，自重区间18kg至35kg，可壁挂、落地、管道旁置多种安装方式。

二、运行性能与技术工况参数

外置式臭氧发生器采用空气源高压放电制氧原理，以环境空气为原料，无需额外供氧介质，工作放电电压维持在3.5kV至4.2kV，放电频率稳定，可持续完成氧气电离转化。设备出风口臭氧浓度区间80mg/L至120mg/L，气体输出压力0.02MPa至0.05MPa，出气流量可随工况小幅调节，适配静态空间消杀与动态管道送风消杀。设备搭载风冷散热系统，散热风机转速2800r/min至3200r/min，可将设备工作温度控制在20℃至45℃，避免高温影响臭氧生成效率与部件寿命。设备待机功耗低于5W，工作噪音数值不大于48dB，运行震动幅度微弱。整机臭氧泄漏量控制在0.05ppm以内，符合公共环境安全限值标准。电控模块具备过压、过流、过热保护功能，连续工作时长可适配24小时常态化运行，启停响应稳定，单次工作时长可通过定时模块自由设定，适配间歇性与持续性两种作业模式。

三、应用场景与运维适配规范

外置式臭氧发生器适配商超库房、食品加工车间、市政水处理、写字楼新风系统、仓储密闭空间、养殖场地等场景，用于空气抑菌、异味分解、水体灭活及介质净化处理。设备工作环境温度适配5℃至40℃，相对湿度不高于85%，可在通风、密闭、半密闭多种场地稳定作业。外置独立结构不占用设备内部空间，可适配新旧设备改造加装，无需改动原有管道与系统结构，适配性较强。设备无耗材损耗结构，核心发生管使用寿命周期长，长期使用不会出现大面积衰减、失效问题。日常运维仅需定期清理散热风道粉尘、擦拭放电腔体表面杂质，检查线路连接紧固状态，校准出气流量与工作参数即可。设备整体运行逻辑简单，安装适配场景广泛，参数贴合公共卫生与工业净化相关标准，可满足各类空间与水体常态化消杀净化的配套使用需求。
