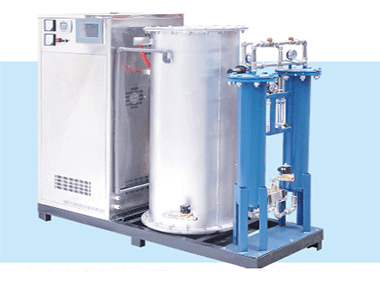

中型水冷式臭氧发生器结构参数与工况运维规范

一、整体结构组成与适用工况场景

中型水冷式臭氧发生器是工业级介质高压放电式臭氧制备设备，采用分体集成式水冷散热结构，依托电晕放电原理完成氧气向臭氧的转化，整体运行稳定性强，适配中长期连续作业工况。设备整体由气源处理单元、中频电源控制系统、臭氧放电腔体、循环水冷散热系统、压力监测模块、温度保护组件及出气过滤装置组成，机身主体采用不锈钢材质打造，具备耐腐蚀、抗氧化的结构特性。核心放电单元采用高硼硅介质管与不锈钢电极组合结构，放电间隙均匀，可保障臭氧生成的连续性。独立封闭式水冷回路可及时带走放电作业产生的热量，规避高温导致的臭氧分解问题，散热效果优于风冷结构。该设备广泛适配市政供水消毒、工业污水净化、循环水体杀菌、泳池水质处理及车间空气净化场景，适用于水处理工程、食品加工、制药车间、化工环保等行业，可在常温室内、通风良好的工业场地长期连续运行，适配中等体量水体与空间的常态化消杀治理工况。

二、设备核心规格与技术参数指标

中型水冷式臭氧发生器具备标准化工业运行参数，适配中等规模环保治理需求。设备常规臭氧产量区间为100至600g/h，可通过电控系统精准调节输出产能，适配不同工况消杀用量。设备采用中频逆变供电模式，工作电压适配工业380V/220V制式，额定功率区间1至6.2kW，能耗配比贴合中型水处理工况标准。臭氧产出浓度稳定维持在30至150mg/L，氧气源工况下能耗控制在7至8kWh/kgO₃，产出纯度均匀稳定。水冷系统适配冷却水温度15至25℃，冷却水pH值6.5至8.5，水质浊度不高于1NTU，可满足设备持续散热需求。设备工作环境温度区间0至45℃，具备过温、过压、过载多重保护功能，运行参数异常时可自主停机防护。设备支持24小时不间断连续运行，产出臭氧纯度达标，无杂质残留，设备整体故障率低，参数长期运行衰减幅度小，符合工业环保设备运行规范。

三、运行工作特性与安装运维规范

中型水冷式臭氧发生器具备产能可调、散热稳定、持续运行能力强的工作特性，水冷恒温结构可有效抑制高温分解现象，提升臭氧利用率，减少能耗损耗。设备搭载PLC智能控制系统，支持参数自适应调节、定时启停、故障自检功能，可根据工况需求灵活调整运行模式，适配动态作业需求。整机密闭性良好，作业过程无臭氧泄漏，运行噪音低，对作业环境干扰小。设备安装需选取平整通风、干燥防尘的室内场地，固定设备基座，规范连接气源管路、水冷回路及电气线路，确保管路密封严密、线路接地可靠。安装完成后需进行空载调试、气密性检测与水冷循环测试，确认温控、压控、放电系统联动正常后方可投入使用。日常运维需定期检查冷却水水质与循环状态，清理放电管表面附着杂质，排查管路渗漏、线路老化问题，校验臭氧产出浓度与设备运行参数。定期更换滤芯、检修水冷机组，及时处理设备轻微故障。作业结束后规范关停设备，排空回路残留积水，做好设备防尘防护。标准化安装与周期性养护可保障设备持续稳定产出臭氧，维持消杀净化效能，满足各类中型工业水体与空间常态化环保治理作业需求。
