中型水冷式臭氧发生器 氧化消毒设备结构与现场运维要点

一、设备构造与适用工况范围

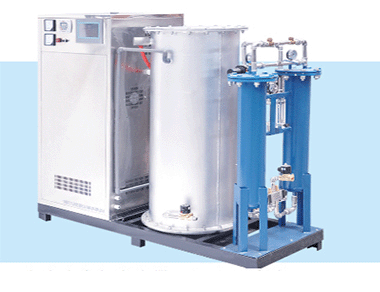

中型水冷式臭氧发生器是工业通用型介质阻挡放电臭氧制备设备，采用闭式水循环降温结构，解决风冷机型高温衰减、产气不稳定的问题，可长期连续稳定产出高浓度臭氧。整机由气源预处理单元、高频逆变电源、介质放电腔体、水冷换热系统、PLC自控系统、压力温度联锁保护模块、臭氧输出管路及尾气消解组件构成。设备依托高压中频电场电离高纯氧气，通过微间隙放电技术生成臭氧，夹层式水冷结构全程带走放电高温，抑制臭氧热分解，保障产气浓度恒定。整套设备自动化集成度高，结构紧凑、防护性强，适配长期不间断运行工况。广泛应用于工业污水深度氧化、除臭废气治理、水体杀菌消毒、泳池净水处理、化工脱色降解、车间环境消杀等场景，适配工厂常温、潮湿、连续作业工况，适合中大型环保治理项目，不适用于高温无散热、粉尘浓度极高、易燃易爆无防护的恶劣工况。

二、核心性能参数与设备优势

中型水冷机型标准臭氧产量覆盖50～1000g/h，适配氧气源供气，标准工况臭氧浓度可达80～150mg/L，设备能耗稳定控制在7～9kWh/kg，功率调节范围40%～100%，可根据处理负荷无级调速匹配工况。设备工作压力≤0.15MPa，运行频率为中高频区间，供电制式380V工业用电，防护等级IP54，运行噪音低、工况稳定性强。冷却水适配常温循环清水，进水温度≤25℃，配备独立闭式水冷换热系统，换热效率高，有效规避高温导致的产气衰减。核心放电管采用高硼硅耐击穿材质，抗冲击、耐腐蚀、使用寿命长；整机搭载超温、超压、缺水、漏电、停机泄压多重联锁保护，具备故障自动报警、停机自锁功能。相较于风冷臭氧设备，水冷机型降温效果优异，可24小时连续运行，产气浓度波动小、故障率低、运维周期长；相比小型设备，处理量大、适配工况广，自控系统可对接上位DCS，实现远程监控、数据记录、自动调控，适配标准化工程运维管理。

三、现场安装调试与运维管控细则

设备安装需放置在通风干燥、平整稳固的室内场地，远离明火、易燃易爆及强腐蚀介质，预留充足检修空间。气源、臭氧输出管路必须采用耐氧化专用管材，加装单向阀、稳压阀，杜绝水体、杂质倒灌损坏放电腔体；冷却水管路前端加装精密过滤器，防止杂质、水垢堵塞换热管道。设备调试前检查线路接线、管路气密性、水循环通畅度，空载测试各项联锁保护功能，确认压力、温度、流量参数正常后，逐步开启气源、调节输出功率，稳定运行后投入正式作业。日常运维重点监测冷却水温度、流量、设备工作电流及臭氧输出浓度，每日排查管路有无渗漏、压力异常情况；定期清洗水路过滤器，根据水质情况周期性对水冷管路除垢，保证换热效率。严格遵循开机顺序，先开水路、再通气源、后启主机，停机时先停主机、延时保水循环降温、再关闭气源，严禁高温直接停机。定期检查放电腔体、电源模块、管路密封件老化情况，及时更换损耗配件；设备检修前必须完全停机断电、排空管路残留臭氧、充分通风，杜绝带压、带气检修。长期停机需排空设备内部积水，清理管路杂质，做好防尘防潮防护，保障设备下次启动稳定，延长整机使用寿命。
